4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ZJHK
Certificación:	CE, SGS, CQC, RoHS
Número de modelo:	HA-003-M&HA-003-F/HA-004-M&HA-004-F

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negociable
Detalles de empaquetado:	Cartones estándar de la exportación
Tiempo de entrega:	5 días
Condiciones de pago:	L/C, T/T, Western Union, Paypal
Capacidad de la fuente:	100.000 PC por mes

Contacto

Descripción detallada del producto

Número de orden:	Se trata de los siguientes:	Type modelo::	Conector delgado serie HA
El material:	Polícarbonato Sabic 3412 Rec.	Conexión del alambre:	¿Qué quieres decir?
Vivienda:	Serie H3A	Producción original:	Proveedor
Números de contacto:	3 y 4	F.A.M.:	18 a 14 años
Resaltar:	10A Conectores eléctricos de trabajo pesado de tornillo , 09200042611 Conectores eléctricos de uso pesado , Conectores eléctricos de 5 pines de trabajo pesado

Conector de alambre de terminación de trabajo pesado de 4 pines 10A y 5 pines HA

Descripción

Insertos, terminación de tornillo, hombre y mujer, policarbonato, RAL 7032 (gris de guijarro), corriente nominal: 10A

Tamaño: 3 A,

Contactos: 3, sección transversal del conductor: 1,0... 2,5 mm2,

De aleación de cobre, plateada

El conector de trabajo pesado permite una conexión eléctrica y mecánica eficaz para diversas aplicaciones industriales.Los conectores de uso pesado proporcionan una protección IP65 contra el ambiente hostil y ahorran 30~50% de costes laborales en la instalación y el mantenimientoPor lo tanto, se utiliza ampliamente en maquinaria, control eléctrico, transporte ferroviario, automatización, robótica, energía eólica y distribución de energía.

Serie HA

Características técnicas

Especificaciones	Se aplicarán las siguientes medidas:
	Se aplicarán las siguientes medidas:
Las entradas
Número de contactos	3,4 (16x2) + PE
Se aplicará el procedimiento siguiente:
Sexo	Hombre y mujer
Corriente nominal	10A
Grado de contaminación	Ⅲ
¿ O qué?	10A 250V 4KV 3
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión.
Sexo	Hombre y mujer
Corriente nominal	16A
Válvulas de tensión	Las demás:
Voltado de impulso nominal	4KV
Grado de contaminación 2 También	16A 230/400V 4KV 2
Válvulas de tensión nominal de ac. a UL Csa	Las demás:
Resistencia al aislamiento	≥ 10 años¹⁰Oh
El material	de acero
Temperatura límite	-40°C... +125°C. No se puede hacer más que eso.
Ciclos de apareamiento de la vida en el trabajo mecánico	≥ 500
Material de los contactos	Leguras de cobre
Superficie	Con un contenido de aluminio superior a 10%, pero no superior a 15% en peso
Resistencia de contacto	≤ 1 mΩ
Terminal de tornillo
Medidor de alambre	1.0 a 2.5 mm2
A.M.G.	18 a 14 años
Torque de apretamiento	0.25Nm ((HA-003/004) o
	0.5Nm ((HA-010/016/032)

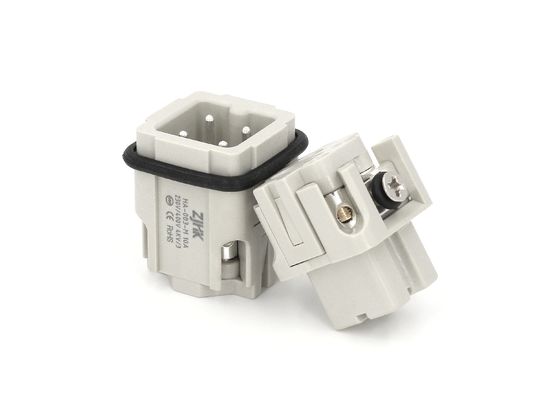

Imágenes de las inserciones masculinas HA

HA-003/004 230V/400V 10A (terminales de tornillo)

4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A 0

4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A 1

HA-003 230V 10A (terminales de las abrazaderas de jaula)

4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A 3

Capacidad de carga actual

La carga de corriente está limitada por la temperatura máxima de los materiales para inserciones y contactos, incluidos los terminales.

Técnicas de medición y ensayo de acuerdo con la norma DIN EN 60512-5

4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A 5

Dibujo de diseño:

Número de pedido de H3A Hood&Housing

Capó - Entrada lateral	H3A-SE-2B-M20	19200031640
Capó - Entrada lateral	H3A-SE-2B-PG11 y H3A-SE-2B-PG11 y H3A-SE-2B-PG11	09200031640
Hood - Entrada superior	H3A-TE-2B-M20	19200031440
Hood - Entrada superior	H3A-TE-2B-PG11 y sus derivados	09200031440
Hood - Entrada superior	H3A-TE-2B-PG13. ¿Qué quiere decir?5	09200031441
En el caso de las instalaciones de construcción, el valor de las instalaciones de construcción se calculará en función de las características de las instalaciones de construcción.	H3A-BK-1L	09200030301
En el caso de las instalaciones de construcción, el valor de las instalaciones de construcción se calculará en función de las características de las instalaciones de construcción.	H3A-BK-1L-MCV/M	09200030305
En el caso de las instalaciones de construcción, el valor de las instalaciones de construcción se calculará en función de las características de las instalaciones de construcción.	H3A-BK-1L-MCV/F	09200030306
En el caso de los aparatos de protección de los vehículos de motor, el valor de los aparatos de protección de los vehículos de motor será igual o superior al valor de los aparatos de protección de los vehículos de motor.	H3A-BK-1L-SE	09200030801
Vivienda - Instalación en la superficie	H3A-SF-1L-M20	19200031250
Vivienda - Instalación en la superficie	H3A-SF-1L-PG11 y sus derivados	09200031250
Vivienda - Instalación en la superficie	H3A-SF-1L-PG13. ¿Qué quiere decir?5	09200031251
Vivienda - Instalación en la superficie	H3A.BC-SF-1L-M20: el número de unidades de seguridad de las que se trate.	19200031252
Vivienda - Instalación en la superficie	Se aplicará el método de ensayo de los datos de los equipos de ensayo de los Estados miembros.	09200031252
Vivienda - Instalación en la superficie	H3A.BC-SF-1L-PG13. No puedo hacer nada.5	09200031253
Vivienda - Cable a cable	H3A-CCT-1L-M20	19200031750
Vivienda - Cable a cable	H3A-CCT-1L-PG11: el número de unidades de producción	09200031750
Vivienda - Cable a cable	H3A-CCT-1L-PG13. ¿Qué quiere decir?5	09200031751

4pin 5 empalmes eléctricos resistentes del tornillo del Pin 10A 8
